Предыстория отрасли

• Базовые станции связи работают круглосуточно и без выходных и являются одними из крупнейших потребителей энергии для операторов. Стоимость электроэнергии остаётся высокой, что обуславливает острую необходимость в более эффективных решениях для энергосбережения.
• По мере ускорения развертывания сетей 5G число базовых станций существенно возросло, что привело к резкому увеличению спроса на электроэнергию.
• Станции 5G имеют меньшую зону покрытия, требуют в 3–4 раза большей плотности размещения, чем 4G, и приводят к более чем 9-кратному увеличению общего потребления энергии, что приводит к росту расходов оператора.
• В соответствии с целями по достижению углеродной нейтральности операторы должны сократить потребление энергии базовыми станциями и увеличить долю экологически чистой энергии за счет использования локальных фотоэлектрических установок, зеленых сертификатов или местной торговли электроэнергией.

Введение в PV-Overlay (что это такое)

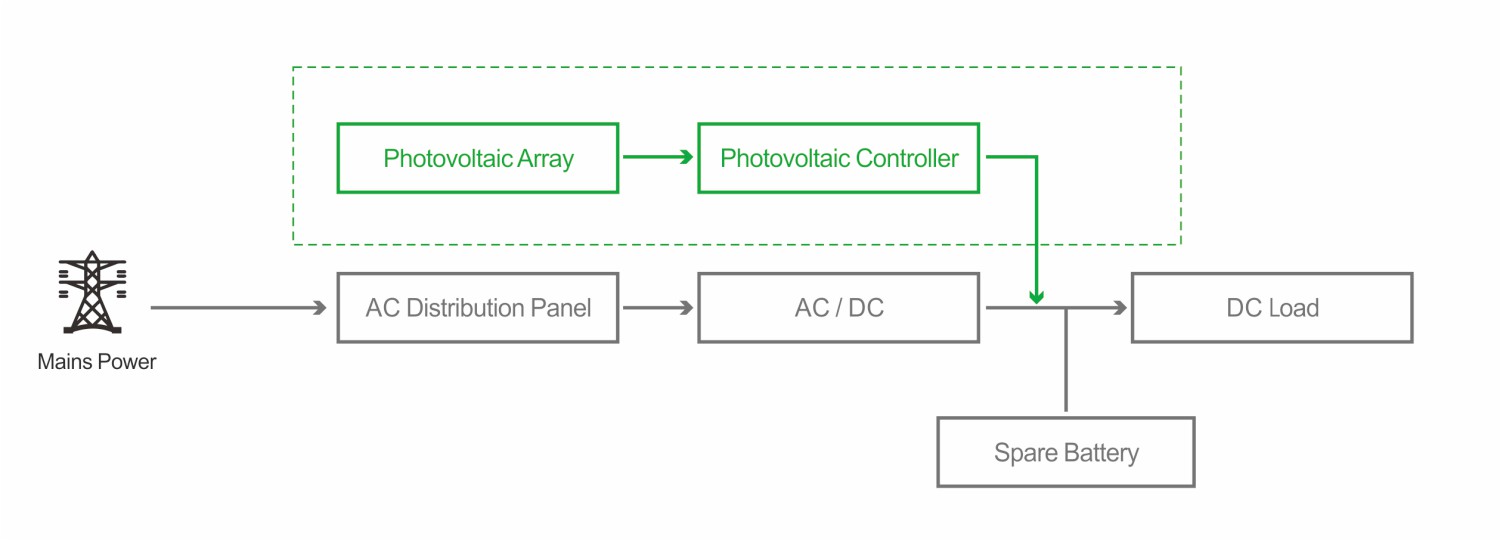

PV-Overlay интегрирует дополнительную фотоэлектрическую систему в существующую архитектуру электропитания базовой станции телекоммуникаций, обеспечивая гибридное энергоснабжение «PV + Utility Grid».

Основные характеристики включают в себя:

Для установки фотоэлектрических систем используются крыши, стены и близлежащие открытые площадки; приоритет отдается дневной фотоэлектрической энергии для снижения потребления энергии из сети.

Состоит из фотоэлектрических модулей, контроллера MPPT с наложением фотоэлектрических модулей, счетчика постоянного тока и шлюза DTU/4G.

Доступны две архитектуры системы: последовательная конфигурация и параллельная конфигурация .

Архитектура серии PV-Overlay

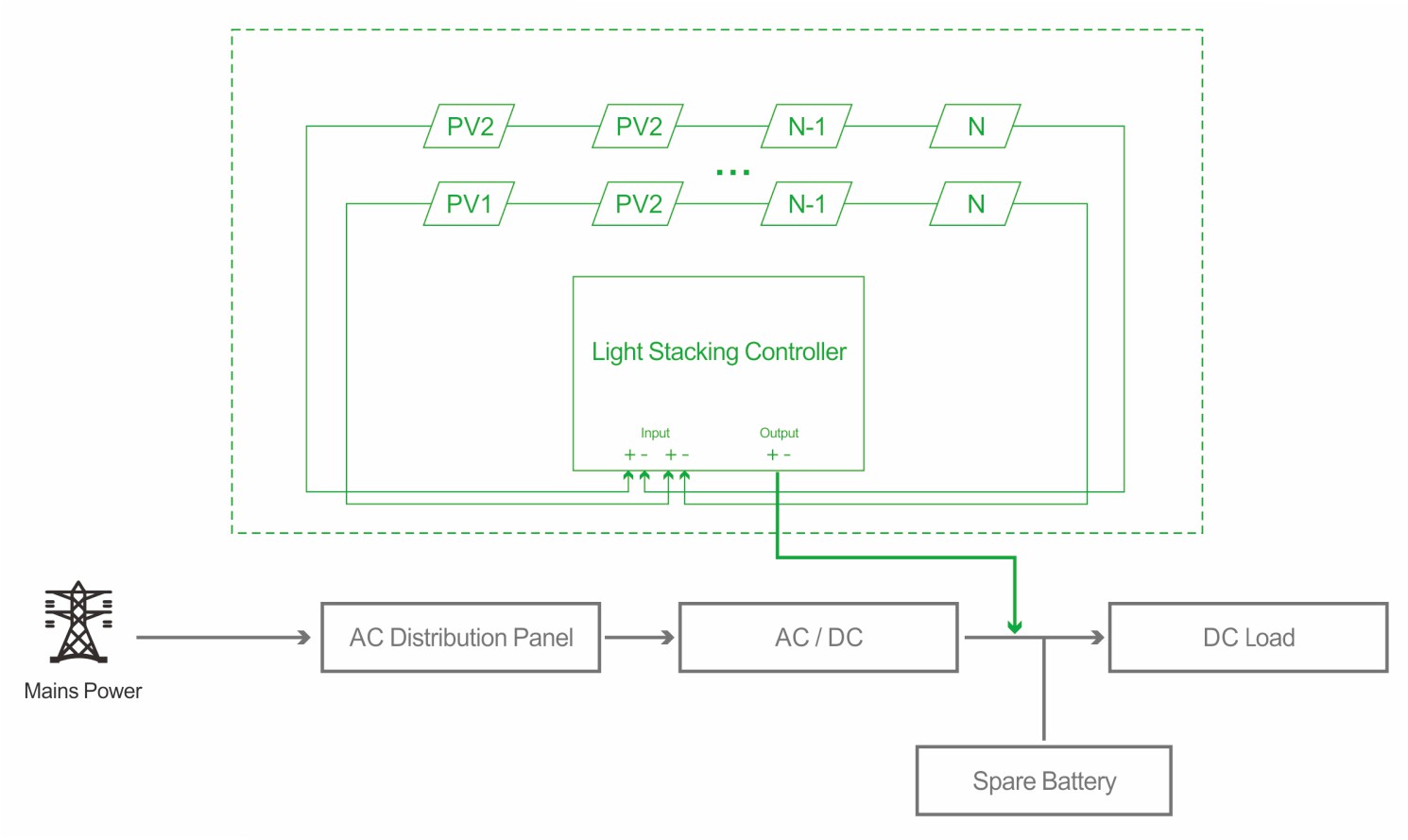

Последовательная схема группирует несколько фотоэлектрических модулей в цепочки, подключенные к централизованному контроллеру, который выполняет унифицированный MPPT перед подачей питания на шину постоянного тока.

Ключевые особенности

Многожильный ввод сокращает затраты на кабели и материалы.

Компактная конструкция с меньшим количеством кабелей обеспечивает быструю установку.

Преимущества (технологическая сила)

Промышленная конструкция со сроком службы 8–10 лет.

Сверхвысокая эффективность отслеживания MPPT до 99,5% для лучшего сбора энергии.

Несколько уровней защиты обеспечивают повышенную надежность системы.

Широкий диапазон входного напряжения для гибкого развертывания.

Интегрированное измерение, DTU и распределение — снижение сложности развертывания.

Облачная платформа обеспечивает мониторинг в режиме реального времени, сигналы тревоги и удаленную эксплуатацию и техническое обслуживание.

Параллельная архитектура PV-Overlay

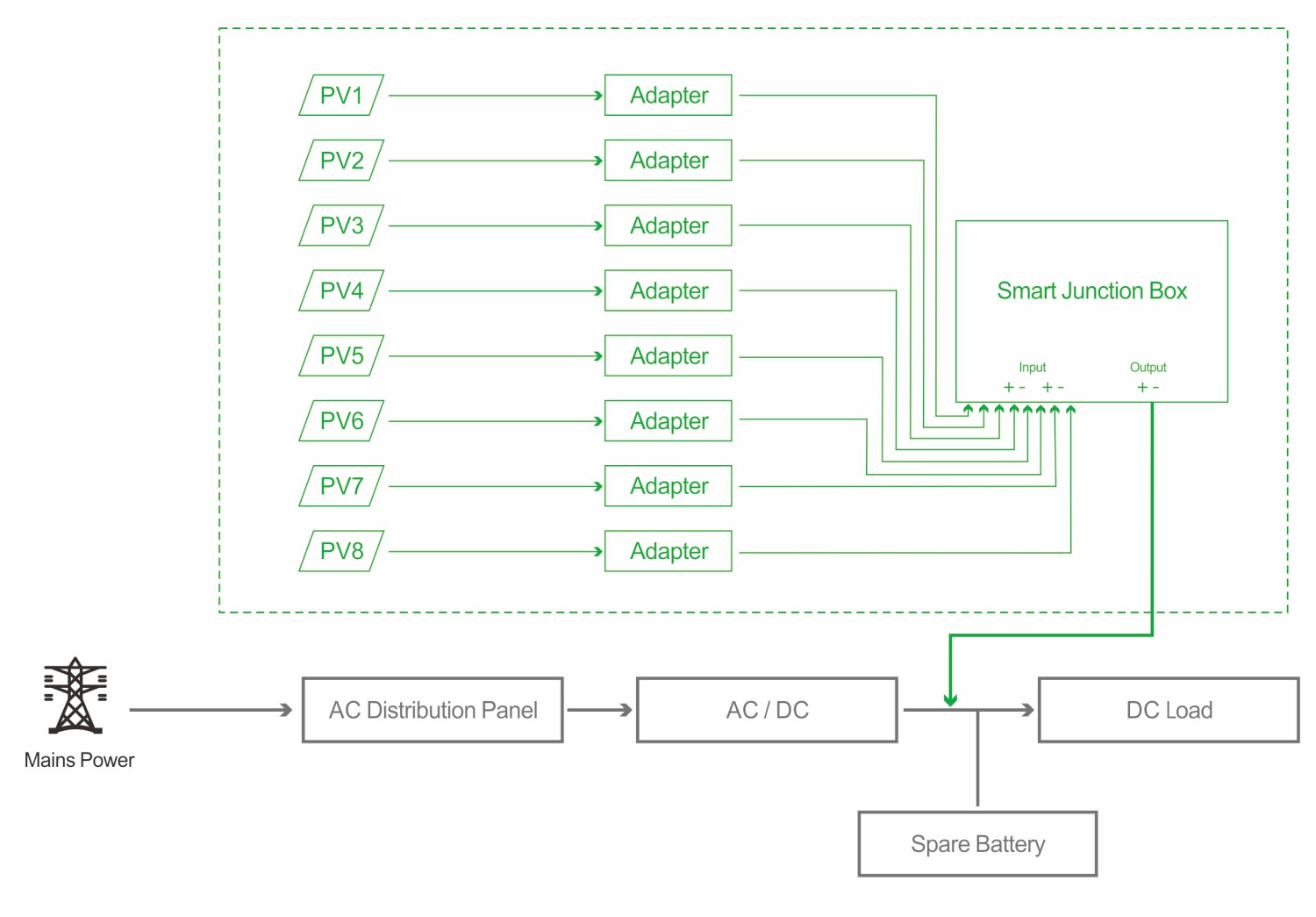

Параллельная схема предусматривает назначение каждому фотоэлектрическому модулю независимого MPPT-контроллера. Все выходы объединяются в интеллектуальном сумматоре перед подачей на шину постоянного тока.

Ключевые особенности

Каждый модуль работает независимо, что сводит к минимуму потери энергии из-за частичного затенения.

Связь по линиям электропередачи повышает помехоустойчивость.

Высокий уровень защиты обеспечивает долговечность в суровых условиях эксплуатации.

Преимущества (основные моменты технологий)

Срок службы промышленного класса 8–10 лет.

Высокая эффективность преобразования более 98%.

Простота обслуживания: локальный HMI, связь с оператором, мониторинг каждого модуля и статистика энергопотребления в режиме реального времени.
