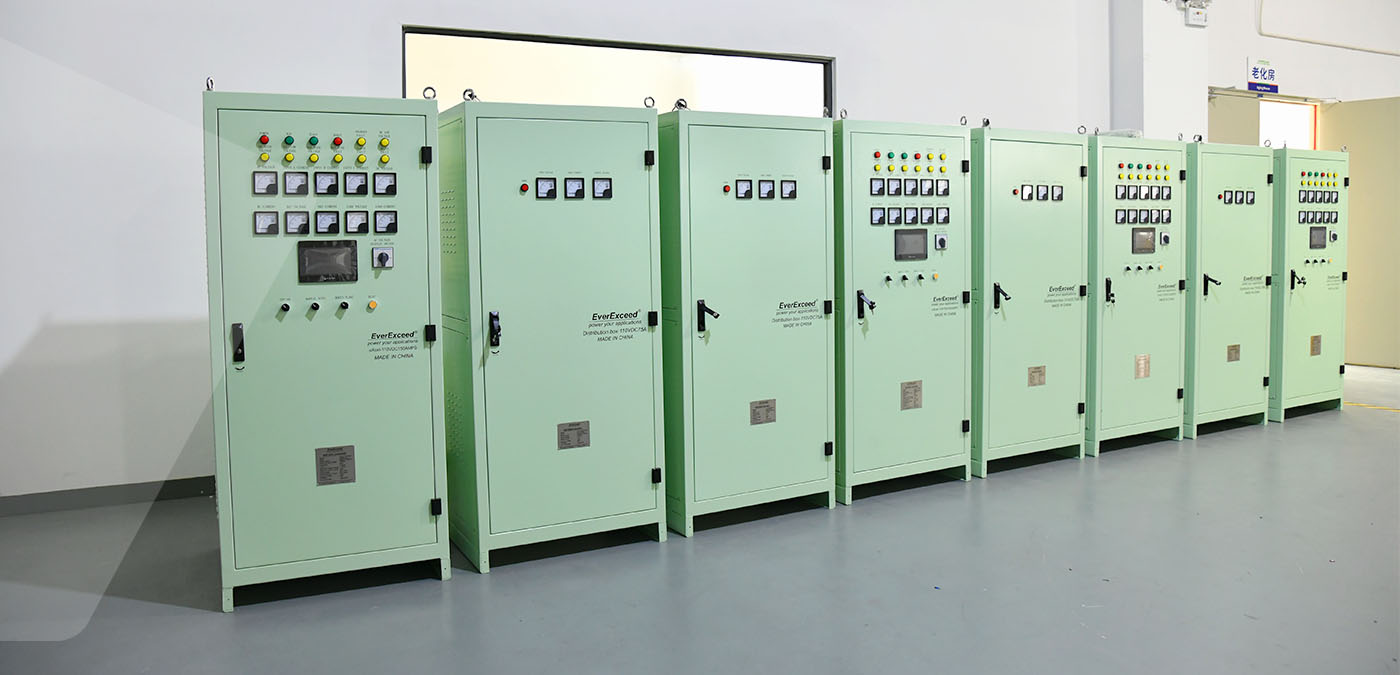

Это промышленное зарядное устройство для аккумуляторов на 110 В 150 А разработано специально для проекта подстанции в Иордании. предоставлять с Стабильное электропитание постоянного тока для критически важных применений, включая работу высоковольтных распределительных устройств и систем управления и мониторинга подстанций как в нормальных, так и в аварийных условиях.

Данное решение улучшает структуру электроснабжения постоянного тока подстанции, повышает стабильность системы автоматизации и обеспечивает надежную работу оборудования управления, способствуя более безопасному и эффективному управлению энергией.

Особенности индивидуального дизайна

Цифровая система мониторинга : Оснащен цифровыми вольтметрами и амперметрами переменного и постоянного тока для непрерывного контроля входной и выходной мощности, что позволяет отображать ключевые электрические параметры в режиме реального времени с разрешением до 1 мкс. .5 % точность.

Интеллектуальная система сигнализации и защиты : Встроенная система обнаружения неисправностей и защиты от срабатывания сигнализации, включая перенапряжение/пониженное напряжение переменного тока, перенапряжение/пониженное напряжение постоянного тока, замыкание на землю, сбой в работе переменного тока и отказ вентилятора, обеспечивает безопасную и надежную работу.

Защита от срабатывания автоматического выключателя : Аккумуляторные и нагрузочные цепи защищены независимыми автоматическими выключателями MCCB, обеспечивающими надежное управление переключением, а также защиту от короткого замыкания и перегрузки.

Вспомогательные конфигурации : Встроенный обогреватель предотвращает снижение производительности при низких температурах. Светодиодная подсветка автоматически включается при открытии двери, обеспечивает полную обзорность салона для удобства обслуживания.

Конфигурация автоматического выключателя ： В цепях аккумуляторных батарей и нагрузки используются автоматические выключатели с независимым включением/выключением и защитой от перегрузки. Высокая отключающая способность обеспечивает безопасное отключение при коротком замыкании.

Надежный результат ： Антиобратный диод предотвращает повреждения, вызванные обратным током. Фильтрация с помощью электролитического конденсатора поддерживает пульсации выходного напряжения на уровне <1%, обеспечивая чистое питание и более длительный срок службы батареи.

Функция резервирования ： Поддерживает параллельное резервирование 1+1 или автономную работу. Гибкое параллельное подключение на месте повышает стабильность системы.

Распределительный шкаф питания – основные конфигурации

Точное понижение напряжения: кремниевая цепь понижения напряжения (максимальное падение 35 В, номинальный ток 75 А). Регулируемое напряжение обеспечивает стабильное питание нагрузки постоянным током.

Защита и контроль входного сигнала: Входной автоматический выключатель для защиты от перегрузки/короткого замыкания. Вольтметр и амперметр постоянного тока для мониторинга входных/выходных сигналов в реальном времени.

Конфигурация фидера: автоматические выключатели фидера с отключающей способностью 10 кА: 10 × MCB2P32A, 10 × MCB2P16A, 4 × MCB2P10A. Поддерживает несколько нагрузок постоянного тока с точной защитой ответвлений.

Дистанционное подключение: Все автоматические выключатели со вспомогательными контактами позволяют дистанционно контролировать состояние включения/выключения для упрощения диагностики неисправностей.

Функциональность и защита

Функции сигнализации : Сигнализация о перенапряжении/понижении постоянного тока , б Замыкание батареи на землю (±) , с отказ зарядного устройства , замыкание на землю, b перенапряжение батареи , б пониженное напряжение батареи, Неисправность вентилятора.

Функции защиты : Защита от перегрузки по току, защита предохранителями, защита от короткого замыкания, защита от перегрузки.

Мониторинг и регистрация данных : Мониторинг в реальном времени входного напряжения, выходного постоянного напряжения, входного тока, выходного постоянного тока, входной мощности, выходной мощности, выравнивающего напряжения и напряжения плавающего заряда.
Зарядное устройство поддерживает запись тревожных событий и хранение данных, позволяя пользователям просматривать и загружать исторические данные по мере необходимости.

Указание панели : Интеллектуальный сенсорный экран с индикаторами тревоги, работы и состояния питания.

Интерфейс связи : MODBUS RTU через RS232.

Срок службы проектирования : Предназначен для непрерывной работы со сроком службы до 200 000 часов при надлежащих условиях технического обслуживания.
