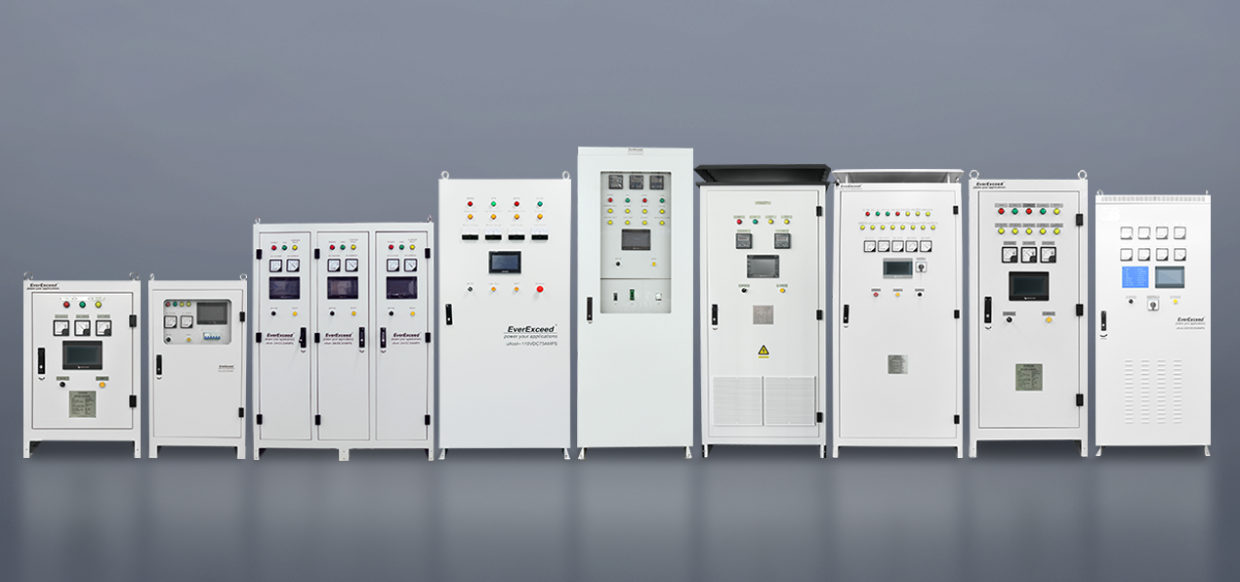

lndustrial Charger(DC UPS)

12-импульсное зарядное устройство серии uXcelPremium®

Промышленное зарядное устройство EverExceed uXcelPremium ® является флагманским зарядным устройством среди решений EverExceed Industrial Power. Он объединяет проверенную топологию конструкции с новейшей технологией цифрового управления для управления 12-импульсным тиристорным мостовым выпрямителем и обеспечивает наиболее надежную и безотказную работу в любых электрических и промышленных средах. Зарядные устройства выпрямительного типа EverExceed uXcel ® могут непрерывно защищать ваше критически важное промышленное оборудование и операции постоянного тока от повреждений в результате сбоев и перебоев в электроснабжении благодаря своей высокой надежности и превосходным характеристикам.


  • Время выполнения:

    Normally 4~6 weeks
  • марка:

    EverExceed
  • Номинальное напряжение постоянного тока (выход) :

    24/48/110/125/220/240/400V
  • Номинальный постоянный ток (выход) :

    10-1500A
  • Входное переменное напряжение :

    Single phase 1×230V(220,240)/Three phase 3×400V(380,415)other input voltage can be customized
  • Тип батарейки :

    Lead acid batteries, nickle cadmium batteries, lithium batteries
  • Коммуникация :

    RS232/RS485 Modbus, TCP/IP Ethernet (optional)
  • Обслуживание ОЭМ/ОДМ :

    Yes, customized service available
  • Сертификаты :

    CE, EN61000, IEC60146
  • Features
  • TECHNICAL DATA

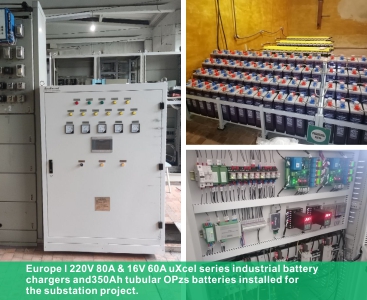

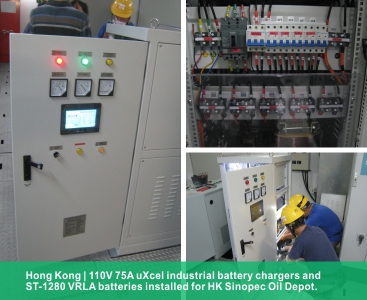

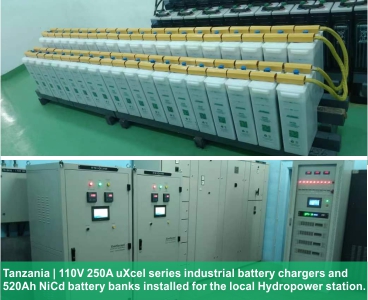

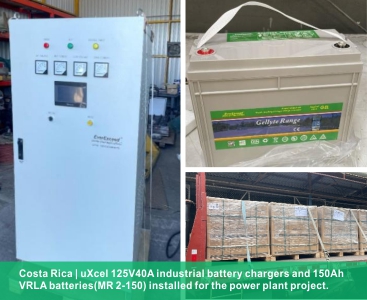

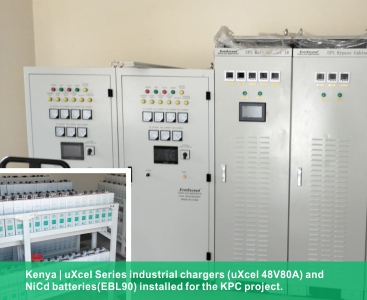

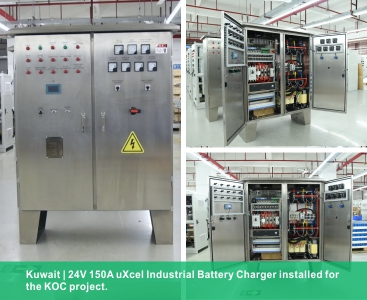

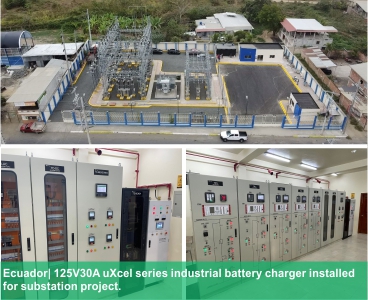

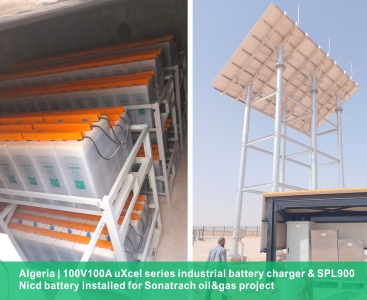

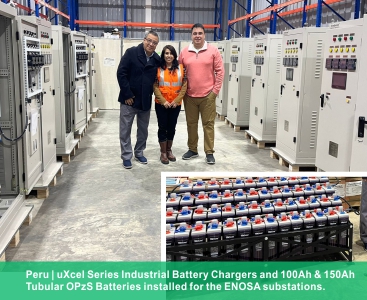

  • SUCCESSFUL CASES
  • Download
  • Related documents
  • Video
  • FAQ




Технические особенности





Большой ЖК-дисплей

Ведущие технологии

                      Высокая надежность и высокая наработка на отказ
Удобство управления благодаря большому ЖК-дисплею и дополнительному сенсорному экрану с возможностью выбора из 8 языков обеспечивают простоту обслуживания и эксплуатации. Интеллектуальная связь и удаленный мониторинг
Встроенный микрокомпьютерный контроллер обрабатывает сигналы в 10 раз быстрее, чем стандартные аналоговые методы.
Полностью автоматическое управление аккумулятором с помощью «четырех пультов»
функции, отвечающие требованиям неавтоматического дежурного управления.




Изолирующий трансформатор

Гибкое обслуживание и сокращение MTTR

                           Длительный расчетный срок службы до 20+ лет.
Фильтрация более 3-х гармоник в помехах электросети для системного оборудования, одновременно повышая безопасность работы системы.

Конструкция облегчает доступ ко всем жизненно важным модулям зарядного устройства спереди.

Универсальные режимы зарядки при постоянном напряжении и постоянном токе.

Интеллектуальная связь и удаленный мониторинг через изолированные RS232, RS485, Ethernet. Полная регистрация данных


 Расчетный срок службы системы до 20+ лет при непрерывной эксплуатации при условии соответствующего технического обслуживания.


Гибкая настройка
Надежные решения
Комплексные решения по защите электропитания

Решения по электропитанию, идеально отвечающие конкретным требованиям промышленного применения клиентов.

Выдерживает суровые условия окружающей среды, экстремальные температуры, влажность, пыль, вибрацию и т. д. Степень защиты до  IP54.
Включая распределительное устройство, распределительное устройство постоянного тока, комплекс мониторинга.

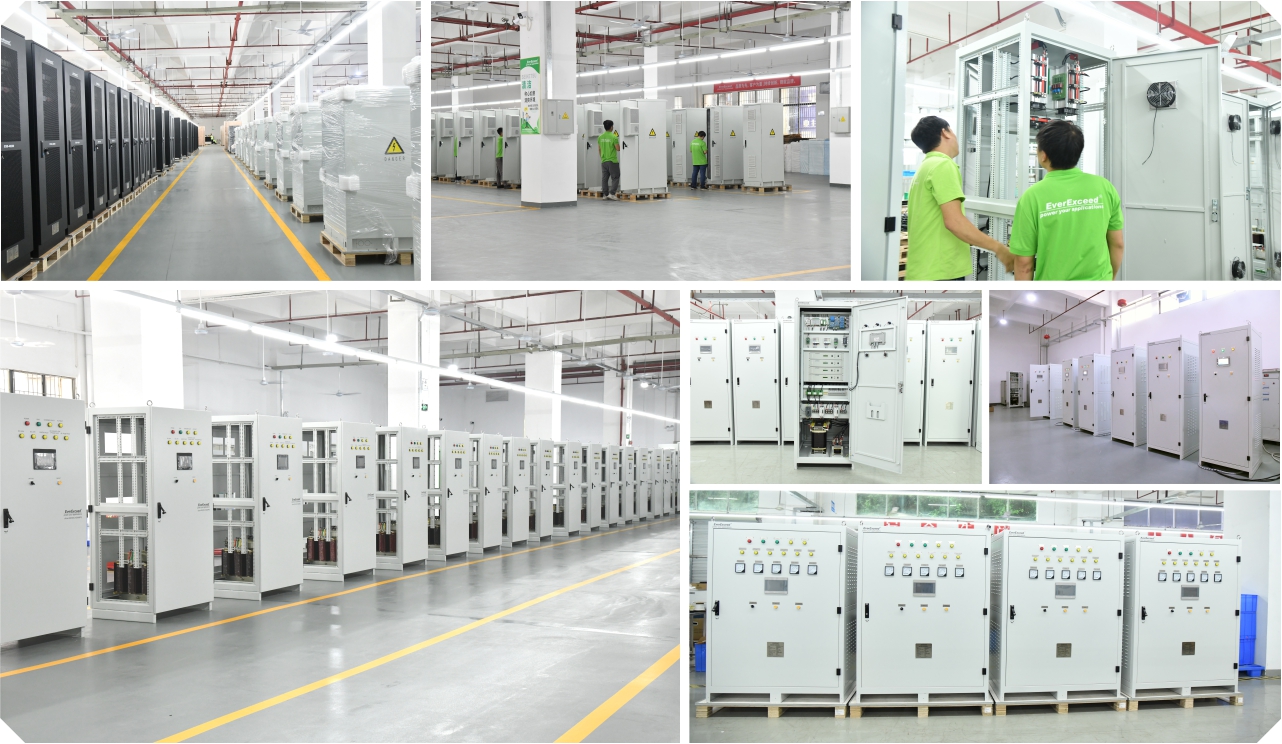

EverExceed | Ведущий мировой производитель индивидуальных промышленных зарядных устройств для аккумуляторов;


Мы можем изготовить  более гибкие, более надежные и более доступные  промышленные зарядные устройства для свинцово-кислотных, никель-кадмиевых и литиевых батарей.


Ключевая особенность:



Приложение:

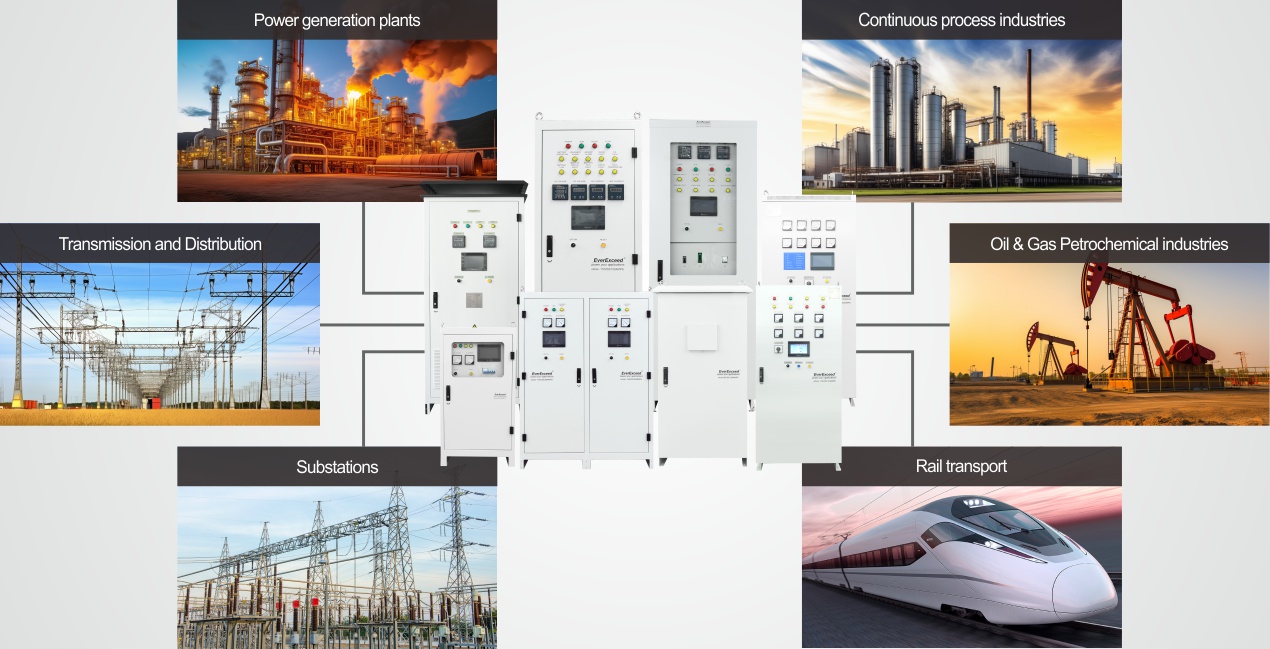

Линейка выпрямительных зарядных устройств EverExceed uXcel Premium подходит для всех приложений постоянного тока, требующих резервного аккумулятора большой мощности:

  • Передача и распределение электроэнергии
  • Непрерывные технологические отрасли
  • Нефтегазовая и нефтехимическая промышленность
  • Транспорт (железнодорожный, метро, ​​трамвай)



ВХОД
напряжение переменного тока

Трехфазный
3×400 В (380 415)
Допуск входного напряжения
±10%
Входная проводка
3-фазное 3-проводное или 3-фазное 4-проводное
Входная частота
50 Гц (60 Гц)
Допуск по входной частоте
±5%
Защита входа
Термическая магнитная защита от перегрузки по току через MCCB
Входной коэффициент мощности
>0,9
Входной коэффициент THDi
10%~15%

ПАРАМЕТРЫ
выпрямитель
Другое входное напряжение
Блокирующий диод
Защита от перенапряжения и молнии
Фильтр пульсаций напряжения
Защитный блок аккумуляторной цепи
Бэттери
Обнаружение обратной полярности батареи
Контактор отключения аккумуляторной батареи по низкому напряжению (LVD)
Датчик температуры в аккумуляторном помещении
Батарейный шкаф/стойка
Система мониторинга батареи
Параллельные конфигурации
Система
Падающие диоды/преобразователь постоянного тока
Мониторинг замыканий на землю
Внутреннее освещение шкафа
Антиконденсационный обогреватель
Выходной выключатель
Аналоговые/цифровые счетчики на передней панели
Распределение постоянного тока
Температурная компенсация
Сигнализация/защита по высокому и низкому переменному току
Сигнализация/защита по высокому и низкому уровню постоянного тока
Сигнализация неисправности переменного тока
Функция тестирования светодиодов
Другой цвет рамки
Механический
До IP55 внешний
Толщина пластины
Гаиванизированный лист
Техническое обслуживание с передним доступом
Верхний кабельный ввод
Указанная идентификация шкафа (бирка, паспортная табличка)
Коммуникация
Modbus TCP/IP
Протокол DNP3.0
Сухие контакты
Преобразователи 4–20 мА





ВЫХОД
Номинальное напряжение постоянного тока
24/48/110/125/220/240/400
Диапазон выходного напряжения
0-1,5×номинальное напряжение (регулируемое)
Номинальный постоянный ток
10-1500А
Диапазон выходного тока
0-1,1×номинальный ток (регулируемый)
Стабильность напряжения
±1% в плавающем режиме, вход в пределах допуска
Пульсации напряжения
1% RMS (при подключенной батарее)
Текущее ограничение
Ограничение тока батареи можно регулировать
Фильтрация
LC-фильтр
Защита выхода
Защита от короткого замыкания, предохранителя NH и перенапряжения


АККУМУЛЯТОР

Тип
Свинцово-кислотная или никель-кадмиевая,
вентилируемая или рекомбинированная и литиевая батарея



КОММУНИКАЦИЯ
Коммуникация
RS232, Modbus РТУ


ОБЩИЕ ДАННЫЕ
Рабочая Температура
от 0 до 50 °С
Температура хранения
от -20 до +70 °С
Относительная влажность
< 95 % без конденсации
Рабочая высота
Макс. 1000 м без снижения номинальных характеристик
Охлаждение
Вентиляторное или естественное охлаждение в зависимости от номинала.
Эффективность
90% согласно рейтингу
Внешняя защита
IP20
Шум
(на расстоянии 1 м перед устройством)
55–65 дБ в зависимости от номинала
Цвет корпуса
РАЛ 7035
Размеры
Варьируется в зависимости от рейтинга и опций


СТАНДАРТЫ
МЭК60146-1-1:2009
Полупроводниковые преобразователи.
Спецификация основных требований

МЭК62040-1:2008+AMD1:2013
Системы бесперебойного питания (ИБП)
. Часть 1-2. Общие требования и требования безопасности
 для ИБП в местах с ограниченным доступом.

МЭК62040-2:2006
Системы бесперебойного питания (ИБП) – Часть 2:
Требования к электромагнитной совместимости (ЭМС)
МЭК61439-1:2011
Комплекты распределительных и управляющих устройств низкого напряжения.
Часть 1. Общие правила.

МЭК60529:1989+

AMD1:1999

Степени защиты, обеспечиваемые корпусами (код IP)
МЭК60076-11:2004
Силовые трансформаторы. Часть 11. Трансформаторы сухого типа.



Европейские директивы
Директива по низкому напряжению: 2006/95/EC и 2014/35/EU
Директива по ЭМС: 2004/108/EC и 2014/30/EU
Маркировка CE









If you need to download files, you need to register as our member first ! авторизоваться / зарегистрирован

  • EverExceed uXcel premium series Charger Catalog V2.0.pdf


1. Инструкция по эксплуатации зарядного устройства

12. Удаление инструкций диода

2. Устранение неполадок с зарядным устройством

13. Система дистанционного управления и мониторинга зарядного устройства EverExceed(

3. Инструкции по отладке зарядного устройства(

15.IEC60146 Зарядное устройство серии uXcel Отчет об испытаниях

4. список обслуживания зарядного устройства

17. Файл шагов по упаковке зарядного устройства EverExceed uXcel.

6. Список дополнительных аксессуаров для зарядного устройства.

18.Описание зарядного устройства с нагрузкой (описание конфигурации понижающе-кремниевой цепи)

7. Список дополнительных запасных частей для зарядного устройства.

19. Зарядное устройство uXcel — установка программного обеспечения удаленного мониторинга

8. Дополнительные функции зарядного устройства

Заявление о гарантии на зарядное устройство EverExceed

9. протокол modbus для зарядного устройства



10. Список испытательного оборудования-зарядное устройство





Технические статьи о продуктах критической мощности:


Чем отличаются зарядки «уравнительная», «ускоренная» и «быстрая зарядка»?

Каждый из этих терминов описывает одну и ту же функцию зарядного устройства, при которой зарядное устройство временно повышает напряжение аккумулятора выше уровня плавающего уровня. Существуют различные варианты использования повышенного зарядного напряжения, как показано ниже:

Общепринятое значение термина

Выравнивание – периодическое «пополнение» емкости аккумулятора и корректировка разницы в емкости ячеек.

Повышение — может относиться к «выравниванию», «быстрой зарядке», а иногда и к тому и другому.

Быстрая зарядка – более быстрая перезарядка разряженной батареи.



Что делает «уравнительная» зарядка и зачем она нужна?

Все батареи, даже собранные в унифицированные блоки, состоят из отдельных аккумуляторных ячеек, соединенных последовательно для получения необходимого напряжения постоянного тока. Как и во всех промышленных продуктах, емкость каждой ячейки батареи различается. По мере старения батареи это изменение увеличивается. Поскольку батарея представляет собой цепочку ячеек, прочность которой зависит от самого слабого звена, необходима некоторая схема, гарантирующая, что все ячейки сохраняют максимальную емкость.

Схема, называемая «уравнительная», обычно используется как в свинцово-кислотных, так и в никель-кадмиевых аккумуляторах. Выравнивание временно повышает зарядное напряжение всего комплекта батарей выше нормального «плавающего» напряжения. Повышенное зарядное напряжение позволяет всем элементам, включая слабые, принимать больший ток от зарядного устройства, чем при плавающем напряжении. Следствием повышенного уравнивающего напряжения является перезарядка всех ячеек батареи. Это допустимо в течение коротких периодов времени при условии, что в аккумуляторе достаточно электролита.

Перезаряд значительно увеличивает скорость электролиза воды в электролите аккумулятора с образованием кислорода и водорода. Поскольку низкий уровень электролита приведет к необратимому повреждению аккумулятора, важно ограничить время и продолжительность зарядки аккумулятора при уравнивающем напряжении.



Что такое «быстрая зарядка»?

Батареи, как и все электрические проводники, страдают от сопротивления проводящих металлов. Закон Ома гласит, что сопротивление увеличивается пропорционально току, протекающему через батарею (или любой другой несовершенный проводник). Это означает, что чем больше ампер заряда мы пытаемся подать на батарею, тем больше будет потеряно из-за внутреннего нагрева.

«Быстрая зарядка» временно увеличивает выходное напряжение зарядного устройства, чтобы компенсировать внутреннее сопротивление аккумулятора. Это позволяет батарее продолжать принимать максимальный ток от зарядного устройства в течение более длительного времени – вместо преждевременного снижения приема заряда, как это было бы при зарядке при нормальном плавающем напряжении.



Каково правильное напряжение зарядки?

Величина как плавающего, так и выравнивающего/повышающего/высокоскоростного напряжения определяется производителем батареи и зависит от химического состава и конструкции батареи. Отклонение от рекомендуемых значений, за исключением случаев, когда необходимо отрегулировать температуру, приведет к недостаточной или чрезмерной зарядке аккумулятора, что приведет к сокращению срока службы и производительности аккумулятора.



Как узнать, когда зарядное устройство должно работать в плавающем или выравнивающем режиме?

Независимо от предполагаемой цели повышения напряжения зарядного устройства должен быть способ начать и завершить зарядку при напряжении выше, чем плавающее.

Ниже приведены наиболее распространенные методы управления.

Метод управления: Ручной переключатель

· Преимущество: Просто, дешево.

· Недостаток: Высокий риск забыть, что устройство работает при повышенном зарядном напряжении.

· Комментарий: Не рекомендуется

Метод управления: Таймер, запускаемый вручную.

· Преимущество: простота и автоматическое прекращение оплаты.

· Недостаток: Требуется вмешательство пользователя.

· Комментарий: Невозможно узнать, когда аккумулятору будет полезен заряд при повышенном напряжении. Невозможно узнать, какое правильное время установлено.

Метод управления: автоматически запускаемый таймер.

· Преимущество: подходит для удаленных объектов, которые пользователи посещают нечасто.

· Недостаток: время должно быть заранее запрограммировано.

· Комментарий: невозможно предсказать правильное заранее запрограммированное время, поскольку глубина разряда может меняться.

Метод управления: автоматическое инициирование с окончанием, определяемым батареей.

· Преимущество: прекращение повышенного зарядного напряжения основано на потребностях батареи, а не на программе.

· Недостаток: высокий постоянный ток может заставить систему слишком долго оставаться под повышенным напряжением.

Когда необходима температурная компенсация батареи? Насколько это важно?

Общеизвестно, что все аккумуляторные батареи – свинцово-кислотные вентилируемые или VRLA или никель-кадмиевые – требуют разного зарядного напряжения при разных температурах. В холодном состоянии аккумулятору требуется более высокое, чем обычно, зарядное напряжение, чтобы обеспечить максимально возможную производительность. В теплом состоянии зарядное напряжение необходимо уменьшить, чтобы предотвратить перезаряд и последующую потерю электролита.

Когда аккумулятор находится в хорошо контролируемой среде, температурная компенсация не имеет большого значения. Напротив, температурная компенсация абсолютно необходима, когда батареи расположены в уличных шкафах или других местах, подверженных экстремальным температурам. Эти факты иллюстрируют ценность температурной компенсации:

· Когда аккумулятор с температурой 90 градусов по Фаренгейту заряжается при правильном напряжении для 50 градусов по Фаренгейту, он выкипит досуха за три месяца.

· Когда аккумулятор при температуре 20 градусов по Фаренгейту заряжается при правильном напряжении для температуры 50 градусов по Фаренгейту, он не сможет заряжаться и, следовательно, не сможет обеспечить заявленную производительность.

Использование зарядного устройства с автоматической температурной компенсацией может предотвратить обе эти проблемы.





Я подумываю об отключении функции температурной компенсации, поскольку зарядное устройство и аккумулятор не находятся в одном месте, и я опасаюсь перезарядки аккумулятора.

Температурную компенсацию следует отключать только в том случае, если можно гарантировать, что батареи всегда будут иметь комнатную температуру (25C или 77F).

Дистанционное измерение температуры (RTS) — это правильный способ обеспечить зарядку с температурной компенсацией, когда аккумулятор и зарядное устройство находятся в разных условиях окружающей среды. Всегда предпочтительнее как некомпенсированная, так и местнокомпенсированная зарядка. Использование датчика, прикрепленного непосредственно к аккумулятору, исключает все переменные температуры зарядного устройства и различных температур в помещении. У использования RTS нет недостатков. По сравнению с отключением или температурной компенсацией в зарядном устройстве, RTS абсолютно положительно увеличит производительность батареи до максимально возможного уровня. Независимо от условий, RTS заставляет зарядное устройство подавать именно то напряжение, которое необходимо аккумулятору.

EVEREXCEED предусмотрел возможность отключения температурной компенсации главным образом для приемочных испытаний заказчиком – чтобы продемонстрировать, что настройка напряжения соответствует фактическому выходному напряжению. Это может быть трудно определить в зарядном устройстве с температурной компенсацией.

Компания EVEREXCEED разработала свою систему RTS таким образом, что в случае повреждения или отключения дистанционного датчика зарядное устройство возвращается в режим без компенсации. Это изменение указано на передней панели зарядного устройства.



Почему никель-кадмиевые аккумуляторы необходимо заряжать «форсированно»?

Никель-кадмиевые аккумуляторы обеспечивают высочайшую надежность среди всех аккумуляторов и более устойчивы к механическим воздействиям и воздействиям окружающей среды, чем свинцово-кислотные аккумуляторы. Однако для обеспечения максимальной производительности им требуется специальная зарядка.

Если никель-кадмиевый аккумулятор заряжается только с плавающей скоростью, он обычно обеспечивает только около 70% своей номинальной емкости. Это более серьезная проблема для приложений с высокой скоростью, таких как запуск двигателя, где даже небольшое снижение мощности оказывает значительное влияние на производительность.

Самый эффективный способ обеспечить полную емкость никель-кадмиевого аккумулятора – это периодически заряжать его при повышенном напряжении. Это можно запустить вручную или автоматически, в зависимости от зарядного устройства. Автоматическое выравнивание проще в использовании и снижает риск забыть переключиться обратно на плавающее напряжение.





оставить сообщение
Если вы заинтересованы в наших продуктах и ​​хотите узнать более подробную информацию, пожалуйста, оставьте сообщение здесь, и мы ответим вам, как только сможем.
сопутствующие товары
r
everexceed, как предприятие мирового класса, основанное в 1985 году, работает на шести континентах.
Выпрямитель Зарядное устройство для аккумуляторов

Зарядное устройство для аккумуляторов с резервным выпрямителем серии uXcel Ultra

Резервное зарядное устройство EverExceed uXcel Ultra (ИБП постоянного тока) — это зарядное устройство нового типа для аккумуляторов. Эта система зарядки состоит из двух независимых параллельно подключенных контуров зарядки, которые могут выполнять функцию резервной зарядки. Эта система управляется цифровым интеллектом с несколькими режимами зарядки, простым управлением и надежностью. Требований к последовательности фаз нет. Трансформатор изготовлен из высокопрочной медной краски и может достигать высокотемпературной устойчивости и изоляции класса H. Силовые агрегаты выполнены из алюминиевого профиля и мощных тиристорных блоков дискового типа, обладающих высокой производительностью и надежностью. Доступная в одно- и трехфазном исполнении мощностью до 220 кВт и использующая сверхнадежные технологии управления фазами, эта серия идеально подходит для всех промышленных применений, включая аккумуляторные системы подстанций и ИБП постоянного тока.
Зарядное устройство

uXcel мини-зарядное устройство для аккумулятора

Промышленное зарядное устройство для аккумуляторов представляет собой передовое решение для небольших подстанций и электростанций. Зарядное устройство с выпрямителем сочетает в себе надежность тиристорного выпрямителя с естественным охлаждением и проверенную технологию микропроцессорного управления, обеспечивая наилучшие характеристики в любых электрических условиях и условиях окружающей среды. Он подходит для зарядки герметичных свинцово-кислотных, литиевых аккумуляторов VRLA, а также необслуживаемых никель-кадмиевых аккумуляторов.
система дистанционного управления и контроля зарядного устройства - EverExceed

система дистанционного управления и контроля зарядного устройства

EverExceed зарядное устройство RCM система имеет отличные функции удаленного управления и удаленного управления через Таким образом, ПК, мобильные терминалы и портативные компьютеры можно контролировать и отслеживать состояние работы зарядного устройства эффективно, безопасно и интеллектуально.
Промышленное зарядное устройство с тиристорным управлением

uXcel® Промышленное зарядное устройство с тиристорным управлением

Промышленное зарядное устройство EverExceed uXcel ® является флагманским зарядным устройством среди решений EverExceed Industrial Power. Он объединяет проверенную топологию конструкции с новейшими передовыми технологиями цифрового управления для управления тиристорным мостовым выпрямителем и обеспечивает наиболее надежную и безотказную работу в любых электрических и промышленных средах.
Панель постоянного тока

Модульное зарядное устройство постоянного тока серии EGZDW

Панель постоянного тока EGZDW, управляемая микрокомпьютером, применяется на подстанциях для различных уровней напряжения, на электростанциях, промышленных и горнодобывающих предприятиях, электрифицированных железных дорогах и в высотных зданиях на местах. Его можно использовать в качестве переключателя высокого напряжения, релейной защиты, автоматического устройства и устройства управления. В системе используется новейшая интегрированная конструкция, конфигурация с модулем мониторинга, модулем выпрямителя, модулем мониторинга изоляции, модулем проверки батареи, понижающим модулем модуля мониторинга переключателя и т. д. Благодаря передовым технологиям, разумной конфигурации, интеллектуальному мониторингу и управлению, она проста в эксплуатации. . Он может связываться с главным компьютером и легко осуществлять удаленное управление. Идеально подходит для необслуживаемых источников питания постоянного тока.
промышленный литий-ионный аккумулятор

Литий-ионный аккумулятор 48V 50ah LiFePO4 для хранения энергии с одобрением UL для телекоммуникаций

Телекоммуникационное решение EverExceed LFP с литиевыми батареями в основном используется для резервного копирования в телекоммуникационной отрасли; его характеристики соответствуют требованиям телекоммуникационного стандарта, благодаря использованию конструкции батареи LiFePO4, упаковываемой гибкой пластиковой пленкой или жесткой упаковкой из алюминиевого сплава, он может удовлетворить более высокие и новые требования телекоммуникационного сектора к резервным батареям связи.
Вы ищете дополнительную информацию о профессионале EverExceed? продукты и энергетические решения? у нас есть команда экспертов, готовых помочь вам всегда. Пожалуйста, заполните форму и наш торговый представитель свяжемся с вами в ближайшее время.
Авторские права © 2024 EverExceed Industrial Co., Ltd.все права защищены.
оставить сообщение
Добро пожаловать в everexceed
Если вы заинтересованы в наших продуктах и ​​хотите узнать более подробную информацию, пожалуйста, оставьте сообщение здесь, и мы ответим вам, как только сможем.

дом

товары

о

контакт
