Тип
|
EHCS-7.2K-UP
|
EHCS-8K-UP
|
EHCS-10K-UP
|
EHCS-12K-UP
|
|
Параллельный режим (функция зарезервирована)
|
|
Разрешить количество
|
1~6
|
|
Режим сети
|
|
Номинальное входное напряжение
|
120(L1/N, L2/N)/240В переменного тока(L1/L2)
|
|
Диапазон входного напряжения
|
(85 В~140 В переменного тока)±2%
|
|
Частота
|
50 Гц/60 Гц (автоматическое определение)
|
|
Диапазон частот
|
47±0,3 Гц~55±0,3 Гц (50 Гц); 57±0,3 Гц~65±0,3 Гц (60 Гц);
|
|
Максимальная эффективность
|
>95%
|
|
Время преобразования (байпас и инвертор)
|
10 мс (типично)
|
|
Макс. ток перегрузки байпаса
|
2П
,
40А/40А(L1/L2)
|
2П
,
63А/63А(Л1/Л2)
|
|
Режим инвертора
|
|
Форма выходного напряжения
|
Чистая синусоида
|
|
Номинальная выходная мощность (ВА)/(Вт)
|
Разделенная фаза: 6000 ВА/6000 Вт Одна фаза: 7200 ВА/7200 Вт (ограничено клеммами проводки)
|
Разделенная фаза: 8000 ВА/8000 Вт Одна фаза: 7200 ВА/7200 Вт (ограничено клеммами проводки)
|
Разделенная фаза: 10000 ВА/10000 Вт Одна фаза: 7200 ВА/7200 Вт (ограничено клеммами проводки)
|
Разделенная фаза: 12000 ВА/12000 Вт Одна фаза: 7200 ВА/7200 Вт (ограничено клеммами проводки)
|
|
Коэффициент мощности
|
1
|
|
Номинальное выходное напряжение (В переменного тока)
|
120 В переменного тока (L1/N, L2/N)/240 В постоянного тока (L1/L2)
|
|
Диапазон выходных частот (Гц)
|
50 Гц±0,3 Гц/60 Гц±0,3 Гц
|
|
Максимальная эффективность
|
>91%
|
|
Защита от перегрузки
|
(102% < нагрузка <110%) ±5%: сообщить об ошибке и отключить выход через 5 минут; (110% < нагрузка < 125%) ±5%: сообщить об ошибке и отключить выход через 10 секунд; Нагрузка >125% ±5%: сообщить об ошибке и отключить выход через 5 секунд;
|
|
Пиковая мощность
|
Разделенная фаза: 10800 ВА Одна фаза: 10800 ВА
|
Разделенная фаза: 15000 ВА Одна фаза: 15000 ВА
|
Разделенная фаза: 18000 ВА Одна фаза: 18000 ВА
|
|
Нагрузочная способность двигателя
|
4 л.с.
|
5 л.с.
|
6 л.с.
|
|
Номинальное входное напряжение батареи
|
51,2 В (минимальное пусковое напряжение 44 В)
|
|
Диапазон напряжения батареи
|
40,0 В постоянного тока ~ 58,6 В постоянного тока ± 0,6 В постоянного тока (сигнализация пониженного напряжения / напряжение отключения / сигнализация повышенного напряжения / восстановление после перенапряжения... настраивается на ЖК-экране)
|
|
Режим экономии энергии
|
Нагрузка ≤25 Вт переходит в режим энергосбережения
|
|
Зарядка от сети
|
|
Тип батареи
|
Свинцово-кислотные или литиевые батареи
|
|
Макс. ток заряда (настраивается)
|
120А
|
160А
|
|
Диапазон напряжения заряда
|
40-58,6 В постоянного тока
|
|
Солнечный заряд
|
|
Макс. напряжение разомкнутой цепи фотоэлектрических модулей
|
500 В постоянного тока
|
|
Диапазон рабочего напряжения фотоэлектрических систем
|
90-500 В постоянного тока
|
|
Диапазон напряжения MPPT
|
90-450 В постоянного тока
|
|
Диапазон напряжения батареи
|
40-58,6 В постоянного тока
|
|
Макс. входная мощность/ток фотоэлектрических модулей
|
4500 Вт×2/16 А×2
|
6000 Вт×2/22А×2
|
|
Диапазон тока заряда (настраиваемый)
|
150А
|
200А
|
|
Макс. ток гибридного заряда (PV+AC)
|
|
Макс. ток гибридного заряда (настраивается)
|
0-150А
|
0-220А
|
|
Сертификация
|
|
Сертификация безопасности
|
UL STD.1741
|
|
Уровень сертификации ЭМС
|
FCC часть 15, КЛАСС B
|
|
Диапазон рабочих температур
|
-10°C до 55°C (>45°C снижение номинальных характеристик)
|
|
Диапазон температур хранения
|
-25°С ~ 60°С
|
|
Диапазон влажности
|
от 5% до 95%
（
Защитное конформное покрытие
）
|
|
Шум
|
≤60 дБ
|
|
Охлаждение
|
Принудительное воздушное охлаждение, регулируемая скорость вентилятора
|
|
Общаться
|

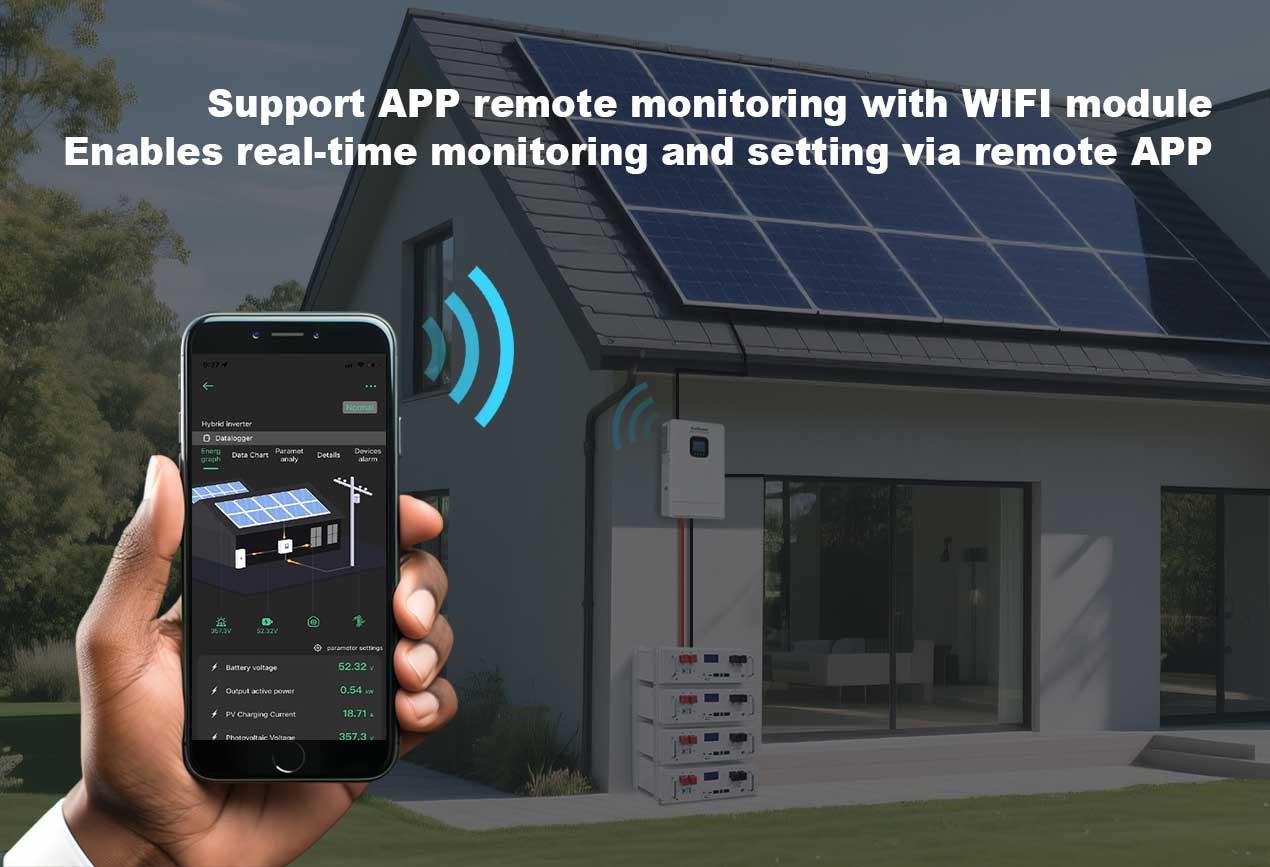

USB/RS485(/WiFi/GPRS)/Управление сухим узлом
|
|
Размеры (Д*Ш*Г)
|
580*359*127 мм
|
620*450*132 мм
|
|
Вес (кг)
|
15
|
23.8
|
IPv6 поддерживается сеть
