Модульное зарядное устройство постоянного тока с выпрямителем

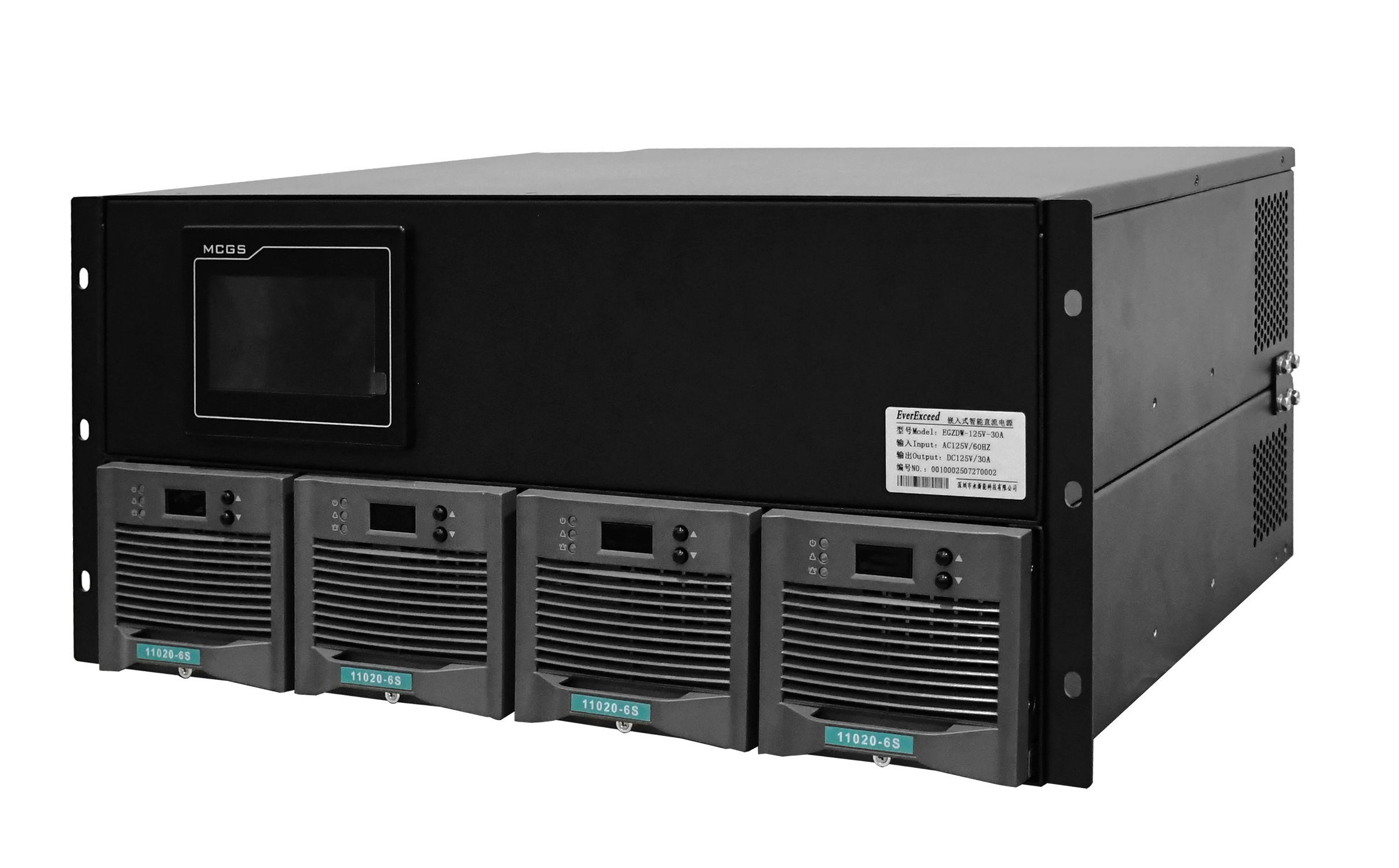

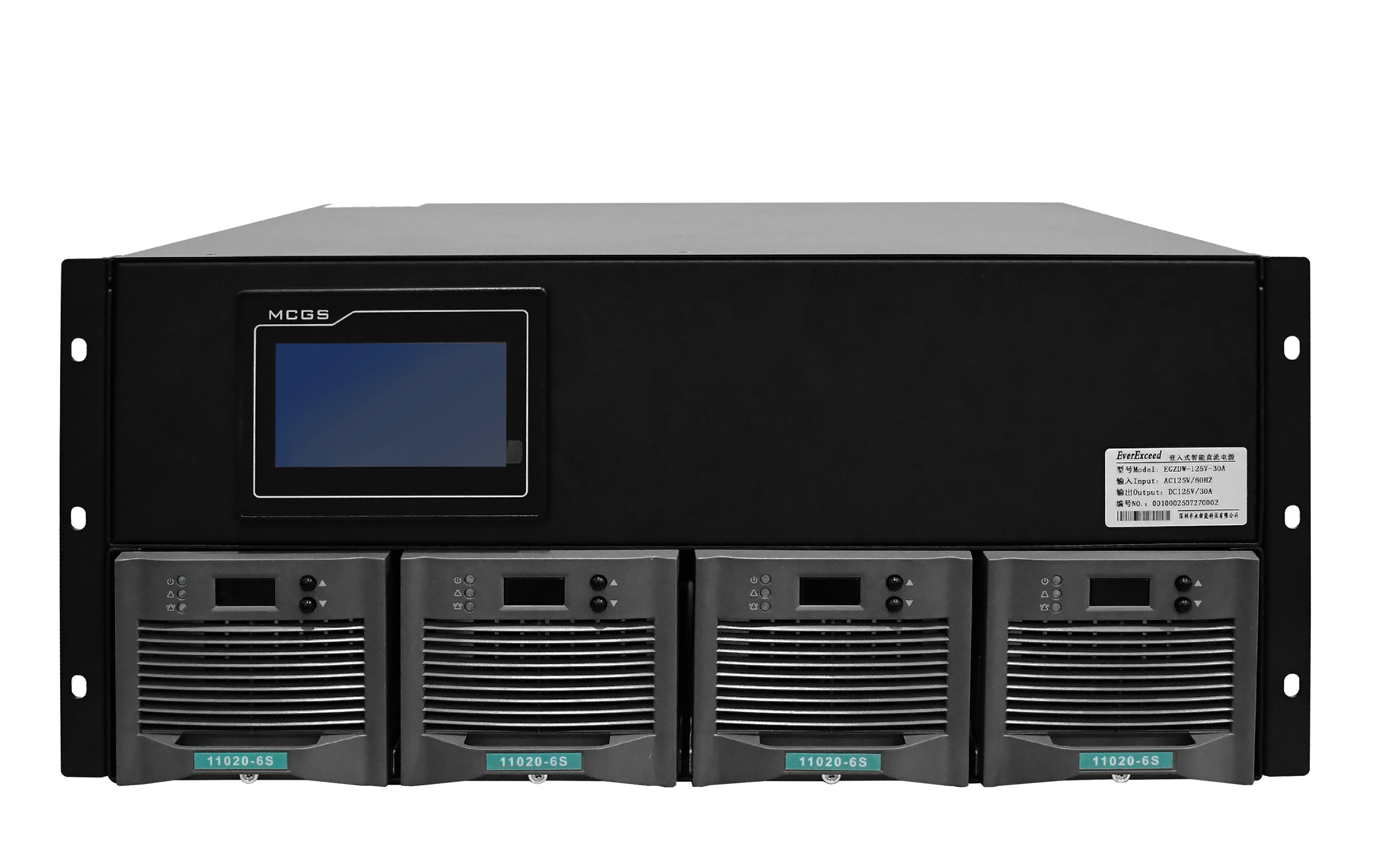

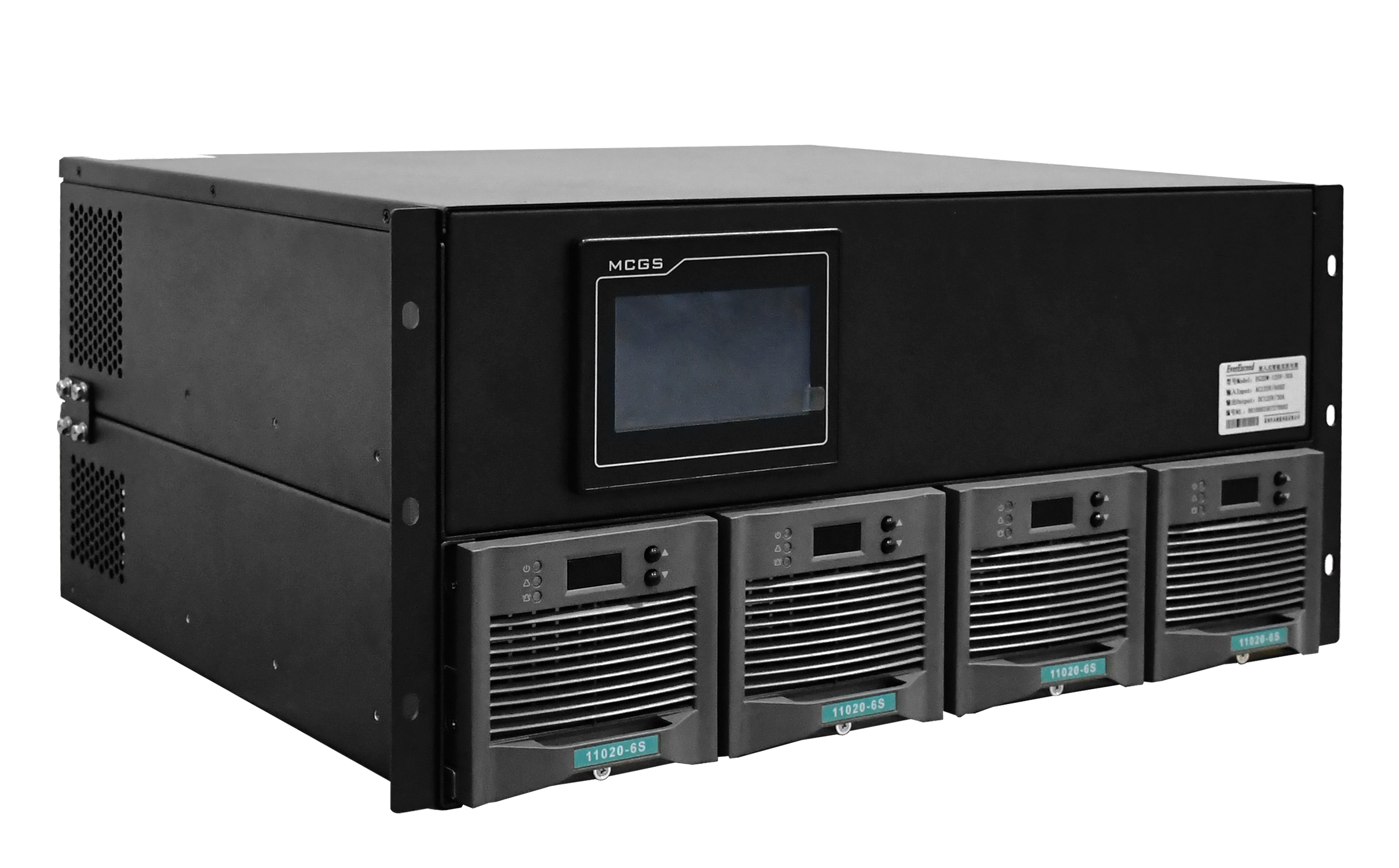

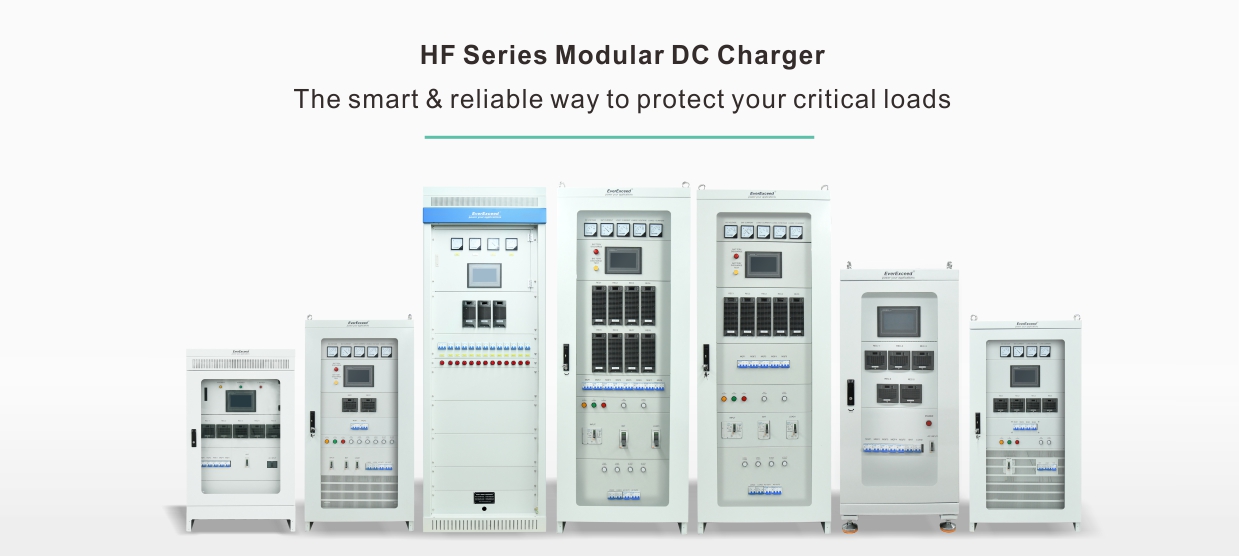

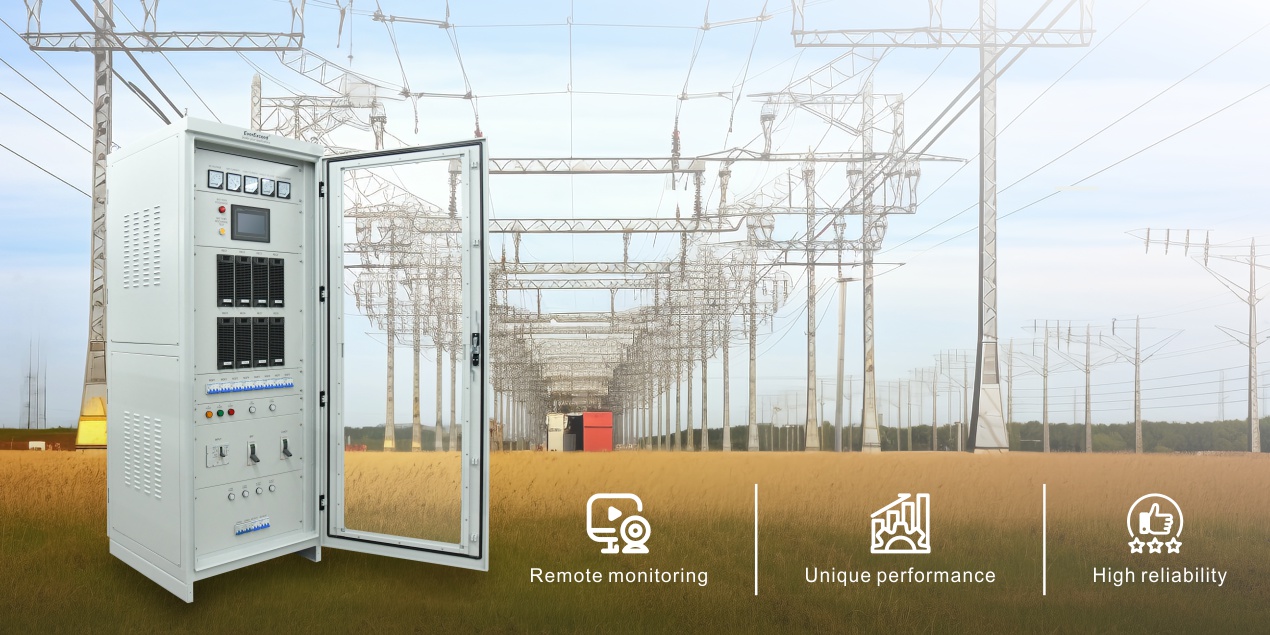

Модульное зарядное устройство постоянного тока серии HF (панель постоянного тока)

Высокочастотный микрокомпьютерный модульный выпрямитель-зарядное устройство постоянного тока (панель постоянного тока) обеспечивает надежное электропитание постоянного тока для подстанций, электростанций, промышленных предприятий, железных дорог и высотных зданий. Он поддерживает работу с высоковольтными переключателями, релейную защиту, автоматизацию и системы управления.

Благодаря интегрированной конструкции, объединяющей модули мониторинга, выпрямителя, контроля изоляции, проверки батареи и контроля переключателей, панель постоянного тока обеспечивает интеллектуальное управление, простоту эксплуатации и бесперебойную удаленную связь, что делает ее идеальной для автономных систем электропитания постоянного тока.

Бренд:
EverExceed
Номинальное напряжение постоянного тока (выход) :
24V/48V/110V/220V
Обслуживание ОЭМ/ОДМ :
Yes
Сертификаты :
CE, TLC
Выходной ток:
10-600A

запрос сейчас

Технические характеристики


Высокая надежность	Многоступенчатая защита	Широкий диапазон напряжений
Использование высокочастотной коммутационной технологии, модульной конструкции и резервного питания N+1 в режиме «горячего» режима обеспечивает высокую надежность.	Надежные и высокоэффективные меры защиты для обеспечения безопасности систем и персонала.	Предлагает широкий диапазон входного напряжения от 90 В переменного тока ~ 264 В переменного тока который подходит для различных сценариев применения.

Интеллектуальное управление батареей	Комплексное решение	Удобные интерфейсы связи
Полностью автоматическое управление батареей с помощью «четырех пультов дистанционного управления». функции, отвечающие требованиям контроля за работой персонала без присмотра.	Интегрированная конструкция, состоящая из различных модулей (мониторинг, выпрямитель, проверка батареи, контроль переключателей и изоляции, понижающий модуль и т. д.).	Обеспечивает связь по протоколам RS232/RS485/Ethernet и MODBUS/IEC61850/DNP3.0/TCPIP.

Интеллектуальный удаленный мониторинг	Передовые технологии	Интеллектуальный ЖК-дисплей
Онлайн-обнаружение напряжения, температуры и внутреннего сопротивления батареи для исключения потенциальная проблема безопасности.	Зарядный модуль, использующий новейшие технологии мягкого переключения. технология, высокая эффективность преобразования, низкая электромагнитные помехи.	Обеспечивает удобный для пользователя большой графический ЖК-дисплей. с сенсорным экраном, простым в использовании.

Системное приложение

Интегрированная система бесперебойного питания постоянного и переменного тока, состоящая из ключевых компонентов.

Предметы		Серия 220 В	Серия 110 В	Серия 48В	Серия 24 В
Вход	Режим ввода	Однофазные L/N/PE или трехфазные 4-проводные
	Входное напряжение	90–264 В переменного тока или 380 В переменного тока ± 15%		90В переменного тока - 290В переменного тока или 90В постоянного тока - 370В постоянного тока	от 90 В переменного тока до 290 В переменного тока (номинальное напряжение 176–290 В переменного тока)
	Частота	45 Гц~65 Гц
	коэффициент мощности	≥0,9		≥0,99 при 220 В переменного тока/50 А	≥0,99 при 220 В переменного тока/60 А
Выход	Распределение постоянного тока	В зависимости от реальной ситуации
	Диапазон напряжения	Регулируемое напряжение 198–286 В постоянного тока	Регулируемое напряжение 99–143 В постоянного тока	Регулируемое напряжение: 43–58 В постоянного тока	Регулируемое напряжение 21–29 В постоянного тока
	Пульсация напряжения	≤+0,1%
	точность регулирования напряжения	≤+0,5%
	Точность действующих правил	≤+0,5%
	Выход зарядных модулей	≤5%
	Параметры текущего дисбаланса
	Эффективность	≥0,93 (полная нагрузка)		≥92% при 220 В переменного тока, нагрузка 50%-100% 、 ≥93% при пиковом значении	>90% при 220 В переменного тока при 100% нагрузке
Изоляционные свойства	Выход на землю	2 кВ переменного тока ， Токи утечки ≤30 мА, 1 мин, отсутствие электрической дуги.
	Вход на землю
	Вход — выход
Система	Рабочая температура	-10~+45 ℃ 100% выходная мощность
		+45~+ 60 ℃ , мощность снижена на выходе
	Температура хранения	-25°C - 70°C (без батареек)
	Шум	≤55 дБ
Механический параметр	Габариты (ШГВ)	800 мм * 600 мм * 2260 мм
		600 мм * 600 мм * 1600 мм
	Масса	180-250 кг (зависит от конфигурации системы)

If you need to download files, you need to register as our member first ! Авторизоваться / Зарегистрировано

EGZDW Series Modular DC Charge-Rectifier V1.0 20240622.pdf

Техническая спецификация

оставить сообщение

Если вы заинтересованы в наших продуктах и хотите узнать более подробную информацию, пожалуйста, оставьте сообщение здесь, и мы ответим вам, как только сможем.

Предмет :Модульное зарядное устройство постоянного тока серии HF (панель постоянного тока)

Теги :

сопутствующие товары

everexceed, как предприятие мирового класса, основанное в 1985 году, работает на шести континентах.

Одобренный UL литий-ионный аккумулятор 2,5 кВт·ч 48 В 50 Ач LiFePO4 для телекоммуникаций

Литиевая батарея EverExceed LFP в основном используется в качестве резервного аккумулятора в телекоммуникационной отрасли; ее производительность соответствует требованиям телекоммуникационного стандарта, а благодаря использованию в конструкции батареи LiFePO4 гибкой пластиковой пленки или жесткой упаковки из алюминиевого сплава она может удовлетворить более высокие и новые требования телекоммуникационного сектора к резервным батареям связи.

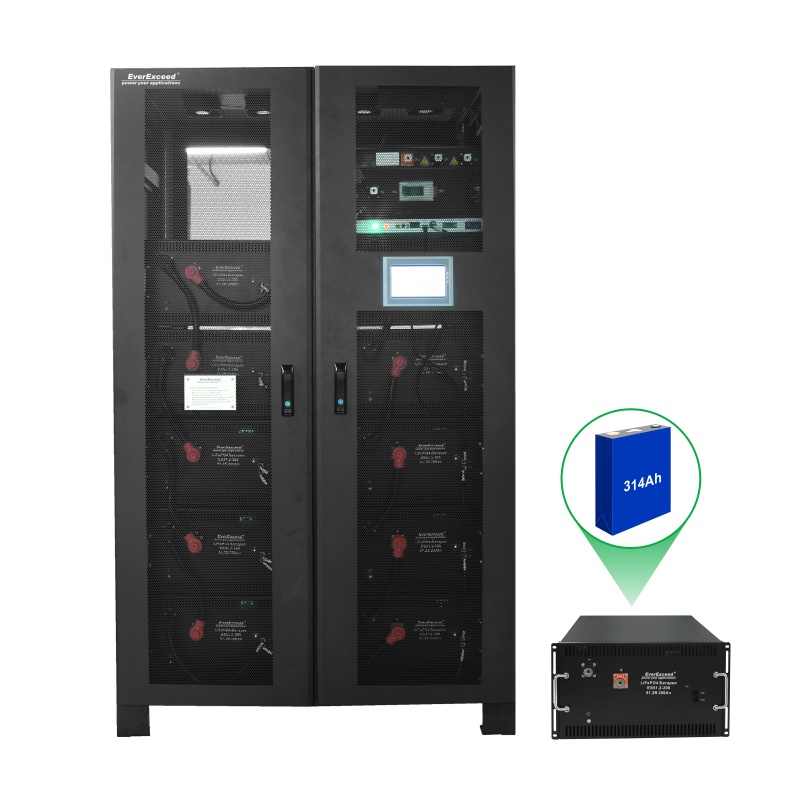

Литий-железо-фосфатная аккумуляторная система 512 В/384 В 160,7 кВт·ч 120,5 кВт·ч для ИБП и центров обработки данных
